A-12500 模具监控器

适合什么样的现场

当关键模面能够由单个或两个视角覆盖，可从 A-12500 评估起步。12.1英寸电容触摸终端，支持1–2台500万像素工业相机。实际是否够用，还要看遮挡、工作距离与需要发现的最小异常。

重点解决哪些问题

在取件及设定动作完成后，检查产品或料头残留、嵌件有无与位置，以及可见的顶针和滑块位置。并非相机拍到整个模具就能识别所有异常，检测区域与成像细节需要用样本验证。

检测与联锁如何配合

检模场景通常在合模前检查设定的标准状态；产品场景可在开模到位、尚未顶出时检查产品有无与成型状态。两者的触发、延时和异常输出应按具体机台流程配置，并验证联锁动作。

参数阅读说明

本页参数用于选型参考。资料标注最快检测0.03秒，不等于包含曝光、通信、复检和机台动作的整周期耗时。DC12V / 20W为资料标注值，不应直接作为整套系统配电依据；现场接线以对应设备铭牌与接线图为准。

设备清单与选配项

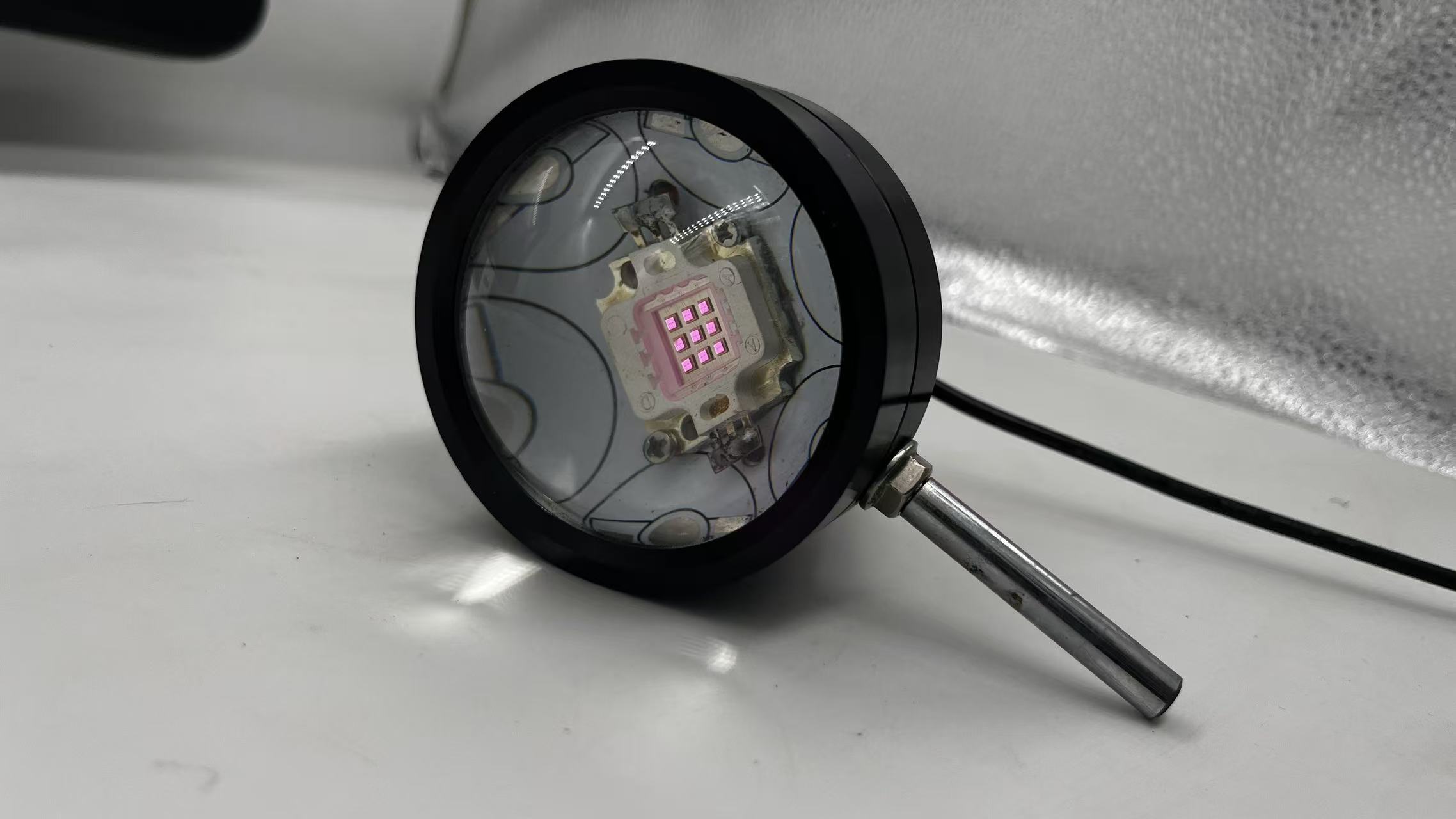

报价时逐项确认主机、相机、镜头、红外光源、安装支架、I/O 模块和连接线。镜头焦段、线缆长度、存储容量及联网需求按现场确认；支持的相机数量不代表默认包含的数量。

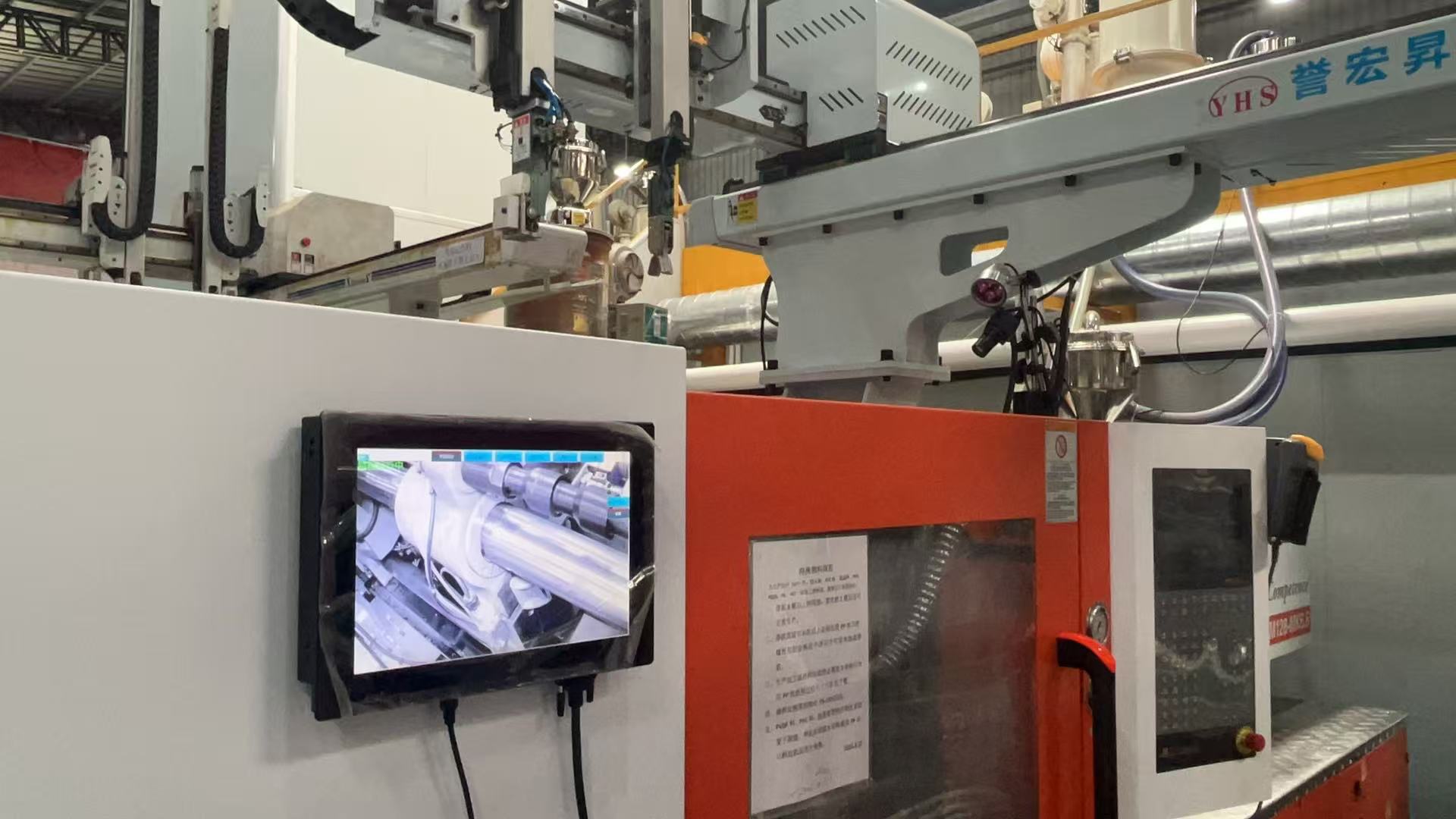

安装与验收怎么确认

先确认安装位置、供电、触发信号及机台联锁，再约定正常与典型异常样本、连续运行工况、误报与漏检记录方式。安装接线、调试、操作培训、质保与后续服务的范围和费用，应列入双方确认的交付方案。

模具监控器用于工艺检测与模具防错，不替代机台原有安全门、急停及人员防护装置。接线、调试和异常处理应由合格人员按对应机台资料与工厂安全规程执行。
